Van bướm điều khiển điện Haitima

Đặc điểm nổi bật của Van bướm điều khiển điện Haitima

Van bướm điện nói chung chính là van bướm được điều khiển bằng mô tơ điện (thông thường sử dụng điện áp: 220V một số trường hợp dùng điện áp 24V, 380V). Van bướm điều khiển điện Haitima Đài Loan chính là dòng sản phẩm được thiết kế phần thân là van bướm chất liệu inox, gang, thép, nhựa… còn phần điều khiển là bộ điều khiển bằng điện được sản xuất bởi thương hiệu van nổi tiếng thế giới Haitima – Đài Loan. Như chúng ta đã biết, Haitima là hãng van có dây chuyền công nghệ sản xuất tiên tiến, hiện đại bậc nhất. Tất cả sản phẩm của Haitima trước khi đưa ra thị trường đều phải trải qua các khâu kiểm định chất lượng nghiêm ngặt, chặt chẽ, đảm bảo chất lượng.

Về nguyên lý hoạt động khi cấp điện cho mô tơ, mô tơ sẽ làm quay trục chính giữa của nó một góc 90 độ. Với bộ phận trục van bướm điều khiển điện Haitima thì nó được kết nối với động cơ. Chính vì vậy mà khi ta cấp nguồn điện thì mô tơ sẽ truyền chuyển động xuống trục và giúp đĩa van ở thân van có thể đóng hoặc là mở xoay theo một hướng 90 độ.

Điểm cộng nổi bật của van bướm điều khiển điện Haitima Đài Loan đó là thời gian đóng mở tương đối nhanh, tiện lợi, không cần dùng sức người, tiết kiệm chi phí và lắp đặt được ở nhiều vị trí, đường ống có kích cỡ khác nhau. Ngoài ra, bên cạnh phần điều khiển điện còn được thiết kế thêm bộ phận để điều khiển thủ cộng bằng tay quay trong trường hợp xảy ra sự cố khá tiện lợi.

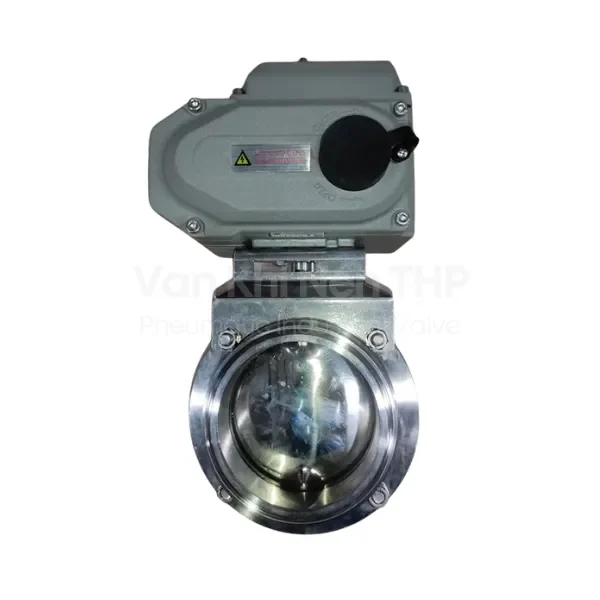

Chúng ta có thể bắt gặp 1 bộ van bướm điện Đài Loan Haitima:

Hoặc có thể thường dùng mô tơ Haitima – van bướm Wonil Hàn quốc
Van bướm mô tơ điện Đài Loan Haitima – van bướm inox chịu nhiệt Đài Loan
Van bướm điện mô tơ Haitima – van bướm Tomoe Nhật Bản

Thông số kỹ thuật van bướm điều khiển điện Haitima Taiwan
Dòng sản phẩm: Van điều khiển bằng điện
Xuất xứ: Haitima – Đài Loan
Chất liệu sản xuất: Nhựa, gang, inox 304, 316
Cách thức lắp đặt: Mặt bích JIS10k, Mặt bích ANSI, Mặt bích BS, Mặt bích DIN
Chất liệu gioăng làm kín: EPDM, NBR, PTFE
Môi trường sử dụng: Nước sạch, nước thải, khí nén, hơi nóng, hóa chất, v.v…
Nhiệt độ : 0~ 200 độ C ( Chỉ có gioăng PTFE là đạt được 200 độ C)
Áp lực khi làm việc PN16, 20 Bar, 25Bar.
Kích cỡ của van bướm: Từ DN50 ( Nhỏ nhất ) lên đến DN1000, DN1200, v.v..

Cấu tạo van bướm điều khiển điện Haitima
Van bướm điều khiển điện Haitima được cấu tạo tương tự các dòng van bướm khác gồm phân thân van bướm, phần điều khiển là bộ truyền động điện. Điểm khác biệt bộ điều khiển điện của thương hiệu Haitima Đài Loan. Cụ thể như sau:

Thân van bướm
Được thiết kế gồm thân van, trục van, đĩa van chất liệu cấu tạo bằng chất liệu inox, gang, thép không gỉ, có độ bền cao, chịu nhiệt tốt. Thân van bướm có thiết kế kiểu kết nối với đường ống hệ thống kiểu Wafer, Lug hoặc 2 mặt bích. Đĩa van là bộ phận thực hiện nhiệm vụ trực tiếp đóng, mở lưu chất. Gioăng làm kín bằng cao su EPDM hoặc PTFE có độ khít tốt giúp van không bị rò rỉ lưu chất.

Bộ điều khiển điện Haitima
Là bộ phận trực tiếp điều khiển mọi hoạt động đóng, mở vận hành của van theo cơ chế hoàn toàn tự động. Chất liệu thân bộ điện bằng nhôm nguyên khối, bên ngoài được sơn phủ tĩnh điện màu xanh hoặc xám. Cách thức hoạt động của van ON/OFF hoặc tuyến tính. Các bộ phận khác của bộ điều khiển điện gồm: bảng mạch điện tử, tụ điện, công tắc giới hạn hành trình, bánh răng trợ lực, trục chuyền bộ tuyến tính…

Nguyên lý hoạt động van bướm điều khiển điện Haitima Taiwan
Như đã giới thiệu từ đầu, van bướm điều khiển điện Haitima có cơ chế vận hành hoàn toàn tự động phụ thuộc vào bộ điều khiển điện. Cụ thể, ban đầu van đang ở trạng thái đóng, ngăn không cho lưu chất đi qua, nếu cung cấp nguồn điện vào vị trí dây điện cho chu trình mở theo sơ đồ lắp đặt mạch điện. Lúc này nguồn điện năng sẽ được chuyển hóa thành cơ năng làm xoay trục van. Khi mà trục van xoay sẽ tạo ra một lực và giúp cho đĩa van được dịch chuyển sang trạng thái mở và nó cho phép dòng lưu chất được đi qua một cách hoàn toàn mà không bị cản trở.

Nếu muốn đóng van, thao tác tương tự, chỉ cần cấp nguồn điện theo sơ đồ của chu trình đóng, khi đó trục van sẽ kéo đĩa van dịch chuyển về trạng thái đóng ban đầu. Khi van đạt trạng thái đóng hay mở công tắc hành trình đều sẽ tự động ngắt nguồn điện để tránh bị om điện, chập điện hoặc xảy ra những rủi ro không đáng có.

Đặc điểm nổi trội van bướm điều khiển điện Haitima Đài Loan
Được thiết kế đơn giản, vận chuyển, lắp đặt dễ dàng, tiện lợi.
Đa dạng kích cỡ từ nhỏ đến lớn để quý khách hàng lựa chọn đảm bảo phù hợp cho hệ thống cần sử dụng.
Giá thành hợp lý, cạnh tranh và rẻ hơn so với giá trị thực tế, hiệu quả và năng suất mà loại van này mang đến.
Là sản phẩm có tính tự động hóa cao, van bướm điều khiển điện nói chung được thao tác vận hành hoàn toàn tự động, nhanh chóng, không mất nhiều thời gian và không cần dùng sức người nên giúp tiết kiệm chi phí một cách đáng kể.
Được thiết kế thêm bộ phận để vận hành bằng tay trong trường hợp xảy ra sự cố hoặc mất điện tránh ảnh hưởng đến hoạt động của hệ thống.
Độ cản dòng chảy khi van ở trạng thái mở hoàn toàn thấp.
Phù hợp lắp đặt tại nhiều vị trí khác nhau, đặc biệt là những vị trí, những hệ thống có kích thước mà những vị trí mà con người khó vận hành được bằng tay. Hoặc là những vị trí có độ sâu, độ cao và hạn chế về việc quan sát.
Phù hợp với hệ thống đường ống có quy mô lớn vì thao tác vận hành tự động, không cần dùng sức người.
Được ứng dụng trong nhiều hệ thống môi trường khác nhau, nhất là môi trường độc hại có tính ăn mòn như hóa chất, nước thải…
Nên hạn chế sử dụng van cho nhiệm vụ điều tiết dòng chảy để tránh làm giảm tuổi thọ của van và đĩa van bị ăn mòn.

Lưu ý lắp đặt van bướm điều khiển điện Haitima Đài Loan
Vệ sinh sạch sẽ các bề mặt tiếp xúc của van và hệ thống đường ống, tránh bụi bẩn dính sẽ ảnh hưởng đến quá trình lắp đặt.
Tùy thuộc môi trường sử dụng sẽ lựa chọn loại van phù hợp, đáp ứng một cách tốt nhất, cho hiệu quả hoạt động cao. Ví dụ: môi trường hóa chất nên chọn van bướm nhựa, môi trường hơi nóng, khí nén có áp lực lớn nên chọn van bướm inox…
Để lắp van bướm điều khiển điện Haitima Đài Loan được chính xác thì khi lắp van vào hệ thống ở những góc mở 25 đến 50%. Nếu để van ở vị trí đóng hoàn toàn thì khi siết chặt chúng ta sẽ làm biến dạng gioăng làm kín.
Tiếp đến để tạo ra được độ chắc chắn thì cần phải gá định vị những lỗ của mặt bích với van. Khi gá định xong thì chúng ta tiến hành đến việc hàn những điểm dính lại. Sau khi hoàn thành xong thì cần phải tháo van ra để bên ngoài rồi ta mới tiến hành hàn những mối cố định lại và tạo ra độ chắc chắn. Vì nếu ta vẫn để van và hàn thì van bướm điều khiển điện Đài Loan Haitima sẽ bị ảnh hưởng bởi nhiệt độ được sản sinh ra từ những mối hàn và làm hỏng van.
Ngoài ra, khi lắp đặt thì ta cần xem xét đến thông số kỹ thuật vận hành của hệ thống để có thể lựa chọn được thông số kỹ thuật vận hành của van cho phù hợp. Và khi lựa chọn thì nên lựa chọn thông số kỹ thuật của van bướm lớn hơn so với thông số kỹ thuật của đường ống hệ thống.
Để có thể tạo được độ chắc chắn thì ta nên lựa chọn van và đường ống cần cùng với một tiêu chuẩn mặt bích. Điều này làm cho tránh được những hiện tượng rò rỉ dòng chảy ra ngoài.
