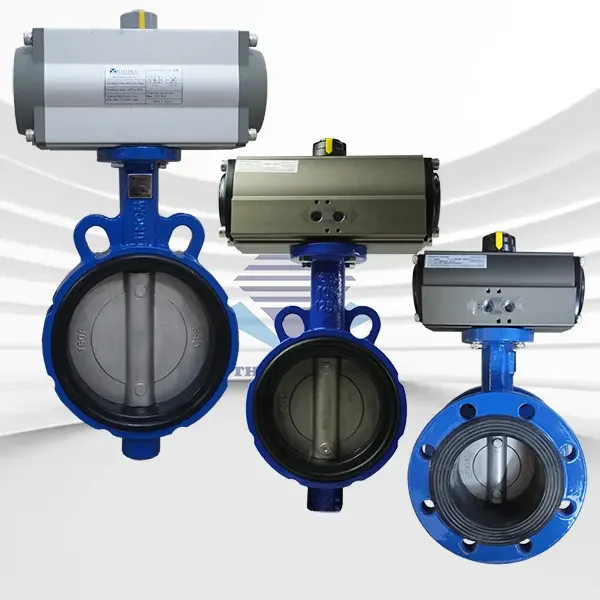

Van bướm điều khiển khí nén tác động kép

Đặc điểm nổi bật của Van bướm điều khiển khí nén tác động kép

Giới thiệu van bướm điều khiển khí nén tác động kép:
Van bướm điều khiển khí nén là sản phẩm được lắp đặt theo kiểu mặt bích trên hệ thống đường ống dẫn. Chức năng của thiết bị này là đóng mở van nhờ vào áp lực từ khí nén. Van là sự kết hợp hoàn hảo từ bộ tác động khí – pnuematic actutor và thân van bướm cơ.

Dòng van bướm khí nén tác động kép này có kiểu tác động dual action actutor. Có thể hiểu là van không phải là loại thường mở hay thường đóng. Muốn van mở cần phải tác động vào bộ điều khiển bằng khí nén và muốn van đóng cũng cần tác động khí nén vào cửa đóng để thực hiện chu trình đóng van.

Thông số kỹ thuật van bướm điều khiển khí nén tác động kép:
Vật liệu bộ phận thân van: Inox 304, 316
Vật liệu của bộ điều khiển khí nén: hợp kim nhôm
Kiểu lắp: Mặt bích, wafer
Tiêu chuẩn mặt bích đạt chuẩn quốc tế: JIS, BS, ANSI
Áp lực làm việc phong phú: PN16 – PN40
Áp lực khí nén: 0 ~ 8 bar
Kiểu tác động đa dạng: Duable acting – Tác động kép
Xuất xứ : Hàn Quốc & Đài Loan
Bảo hành: 12 tháng với đầy đủ giấy tờ kèm theo.

Một số ưu điểm khi sử dụng van bướm khí nén tác động kép
– Thông dụng: Là một trong những sản phẩm thông dụng được sử dụng rộng rãi nhất

– Giá thành rẻ, chi phí gần như rẻ nhất so với các dòng tương đương

– Có thể chuyển sang dạng thường đóng thường mở nhờ cài đặt solenoid valve

– Có rất nhiều kích cỡ: Từ DN50 ~ DN1000

– Tình trạng hàng: Có sẵn rất nhiều.

Lưu ý quan trọng khi lựa chọn van bướm khí nén tác động kép
Công ty TNHH Tuấn Hưng Phát với hơn 13 năm kinh nghiệp trong việc phân phối các sản phẩm van công nghiệp, đồng hồ đo lưu lượng và phụ kiện đường ống từ nhiều thương hiệu sản xuất. Vì thế, chúng tôi xin gửi tới quý khách hàng một số lưu ý quan trọng dưới đây:

Chất liệu của van bướm khí nén tác động kép

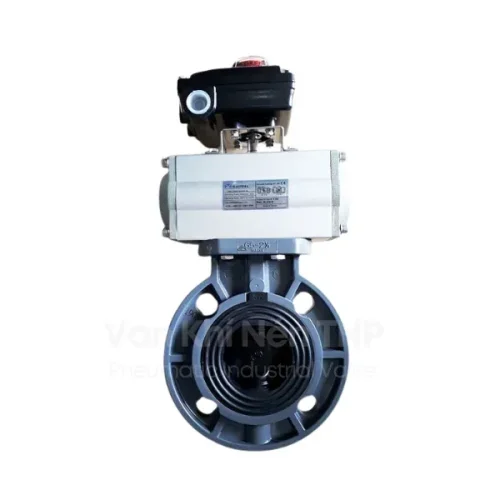

Tùy thuộc vào từng môi trường làm việc và môi trường hoạt động để dùng chính xác chất liệu thân van, đĩa van và gioăng làm kín. Chẳng hạn như sử dụng trong môi trường có chứa hóa chất, nước nóng, nước thải, dầu nóng thì nên chọn loại có khả năng chịu nhiệt và chịu ăn mòn tốt như: van inox và giăng Teflon. Hoặc sử dụng trong môi trường có nồng độ hóa chất cao thì nên chọn loại van làm từ chất liệu nhựa.

Kiểu kết nối của van bướm với đường ống dẫn
Để lựa chọn chính xác kiểu kết nối, các bạn cần nắm bắt chính xác được áp lực làm việc của hệ thống. Từ đó, sẽ chọn được kiểu lắp đặt phù hợp với đường ống. Cụ thể là:

Kiếu kết nối Wafer: Loại van này sẽ được lắp đặt trên đường ống bằng cách đặt nằm giữa 2 mặt bích của đường ống. Nhờ vào lực ép của quá trình xiết bulong giữa 2 mặt bích để giữ chắc van. Cặp tai bích có chức năng định vị và van được kẹp chặt nhờ vào bulong siết chặt ở 2 đầu mặt bích. Loại van bướm khí nén dạng Wafer này được dùng phổ biển nhờ kết cấu đơn giản và giá thành phải chăng.
Kiểu nổi tai bích: Đây là van bướm được đặt ở giữa 2 mặt bích với 1 bộ bulong duy nhất đi qua lỗ trên của 2 mặt bích của tai bích van và đường ống dẫn.
Kiểu nối mặt bích: Với loại lắp mặt bích này thì van sẽ có 2 mặt bích. Mỗi mặt bích sẽ lắp với mặt bích của đường ống bằng bộ bulong và ốc vít riêng biệt. Kiểu lắp đặt này có khả năng chịu áp lực tốt và thường sử dụng nhiều trong các hệ thống làm việc có kích thước lớn.
Chọn theo áp lực làm việc và nhiệt độ sử dụng tối đa
Nhiệt độ làm việc cùng áp lực của van là yếu tố rất quan trọng khi vận hành thiết bị trên đường ống dẫn. Bởi nó có ảnh hưởng trực tiếp tới độ bền và khả năng chịu lực của van.

Bộ phận chịu nhiệt độ nhất chính là gioăng làm kín, chất liệu phổ biến thường sử dụng là EPDM (Tối đa 90 độ C), PTFE – Teflon (Tối đa 180 độ C).
Bộ phận chịu áp lực lớn nhất đó là đĩa van. Thường thì bộ phận này sẽ sử dụng chất liệu SUS304 với khả năng chịu áp từ PN10 – PN16.
Chọn đầu khí có lực momen xoắn phù hợp
Việc lựa chọn chính xác lực momen xoắn phù hợp giúp van hoạt động bền bỉ và hiệu quả cao hơn. Có một số đơn vị đã lợi dụng việc người dùng không nắm chắc kỹ thuật nên thường lắp các đầu khí nén có lực momen xoắn thấp. Từ đó khiến cho hiệu quả làm việc và độ bền thấp.
